Выставка интегрированных систем (ISE) 2024 будет посвящена теме Macroblock «Поднятие светодиодных дисплеев на новую высоту с помощью микросхем драйверов макроблоков», в которой будут представлены общие микросхемы драйверов катода для светодиодных дисплеев в различных ситуациях применения.
Ниже приведены некоторые примеры значительных достижений в области визуальных эффектов, достигнутых с помощью MBI5762 и новых продуктов, таких как MBI5756: 1. Технология Hyper Vision Calculation II имеет две функции, которые могут более мягко улучшить качество изображения на дисплее под глазами человека и объектива камеры.
Функция обновления с низким уровнем серого: значительно уменьшает мерцание экрана и увеличивает частоту обновления изображений с низким уровнем серого.
Функция адаптивного обновления MBI5762 повышает общую частоту обновления изображения за счет значительного уменьшения количества линий развертки и черных полос. Он также поддерживает динамическое изменение частоты кадров до 240 кадров в секунду, что делает его подходящим для замедленной и многокамерной съемки.
2. Улучшенная визуальная однородность, которая включает улучшенную производительность блоков, высококонтрастную интерференцию, вертикальные и горизонтальные полосы.

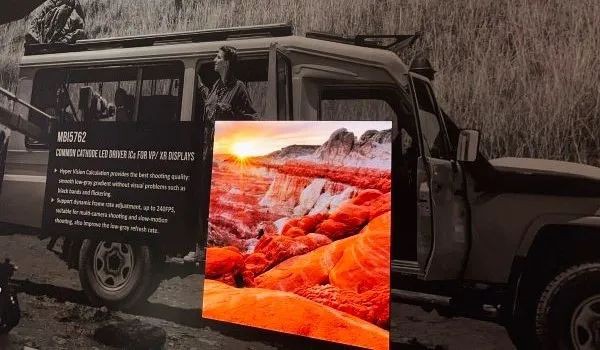

Первая демонстрация: MBI5762
Популярная интегральная схема драйвера катода MBI5762 была создана специально для виртуального производства. Его можно использовать для дисплеев с шагом от 0,9 мм до 4,0 мм. Печатную плату упростили за счет увеличения количества каналов до 48, чтобы заменить привычную высокую развертку в дисплеях с малым шагом. Достигнув 16-битной шкалы серого и частоты обновления 7680 Гц, это не только улучшает качество изображения, но и уменьшает проблему плохой однородности с низким уровнем серого, вызванной высоким сканированием. Кроме того, MBI5762 поддерживает динамическое изменение частоты кадров до 240 кадров в секунду, что полезно для замедленной и многокамерной съемки.

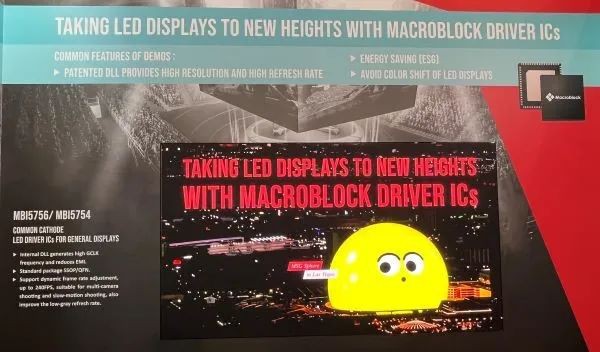

2. Демонстрация MBI5754/MBI5756
Интегральная схема (ИС) драйвера светодиодов с общим катодом для обычных дисплеев, MBI5754 подходит для дисплеев с шагом между 0,9 и 6,0 мм. Он использует стандартный пакет SSOP/QFN, имеет внутреннюю DLL, которая создает высокую частоту GCLK и снижает электромагнитные помехи, поддерживает динамическое изменение частоты кадров до 240 кадров в секунду, подходит для замедленной и многокамерной съемки. и повышает частоту обновления оттенков серого. Улучшенная версия MBI5754 — MBI5756. Вертикальные полосы, блоки и другие визуальные эффекты улучшаются с помощью MBI5756.

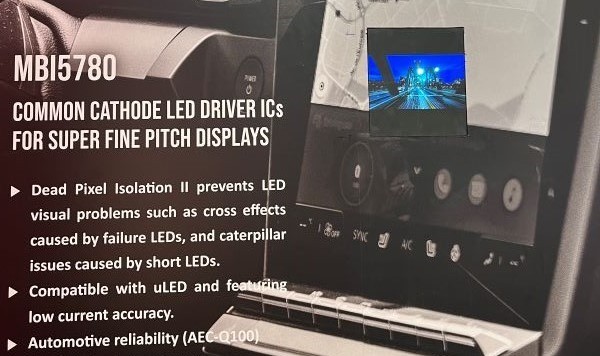

Третья демо: MBI5780
Популярной интегральной схемой катодного драйвера (ИС) для экранов со сверхмалым шагом (0,4–1,2 мм) является MBI5780. В настоящее время точность находится в пределах 1%. Он имеет конструкцию совместного сканирования с 20 деталями MOSFET и 90 встроенными сканами. Благодаря этим трем характеристикам MBI5780 может поддерживать мини-/микро-светодиодные экраны. Dead Pixel Isolation II — еще одна функция MBI5780, которая помогает избежать визуальных проблем со светодиодами, таких как проблемы с гусеницами из-за коротких светодиодов и перекрестные эффекты из-за неисправных светодиодов. Для автомобильных дисплеев идеально подходит MBI5780, претендент на сертификат автомобильной надежности AEC-Q100. В дополнение к удовлетворению текущего высокого спроса и тенденции роста размеров автомобильных дисплеев, MBI5780 обладает тем преимуществом, что отображает четкие детали текста или изображения как при ярком, так и при тусклом внешнем освещении.
Светодиодные экраны с общим катодом сохраняют качество изображения, потребляя при этом меньше энергии. Наиболее очевидными и важными преимуществами, которые он предлагает владельцам бизнеса, являются более низкие инвестиционные и эксплуатационные расходы, которые включают в себя: 1) снижение потерь мощности светодиодного дисплея; 2) снижение энергопотребления и нагревания дисплея для предотвращения изменения цвета и старения компонентов, что увеличивает срок службы дисплея.
Кроме того, светодиодные дисплеи с общим катодом могут лучше соответствовать все более строгим критериям международного законодательства по энергосбережению и сокращению выбросов углекислого газа, а также придерживаться тенденции охраны окружающей среды.
После пандемии сектор светодиодных дисплеев развивается в новую, особую бизнес-модель. Сосредоточив внимание на микросхемах драйверов светодиодных дисплеев, Macroblock стремится к инновациям и совершенству в области качества и ожидает, что мы поднимем светодиодные дисплеи на новую высоту.
